BEDIENUNGSANLEITUNG SKM 1030 SENNHEISER
Gebrauchsanleitung 4
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlösigkeit, Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem eigenen Name und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektrakustischer Produkte „Made in Germany".
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zulesen. Wir möchten, daß Sie einfach und schnell in den Genuß dieser Technik kommt.
Kurzbeschreibung
SKM 1030 und SKM 1032 sind Handsender mit integriertem Mikrofon für drahtlose Mikrofonübertragungsanlagen.
Der Einsatz ist vielfältig. Der Handsender SKM 1030 wird vorwiegend in Personenführungsanlagen verwendet. Der SKM 1032 ist möglich im Theater oder als Vokalmikrofon im Einsatz. Die Sender konnen in der Hand gehalten oder mit der Umhängevorrichtung SZU 1032 (Zubehör) vor der Brust getragen werden. Akku BA 1032 und Ladegerät L 1032 verwollständigen die Sender zum System.
Besondere Merkmale
Hohe Betriebssicherheit und lange Betriebszeiten auch im Akkubetrieb
Einfache Handhabung und Bedienung
- Kanalwahl
Einsatzmöglichkeit deschnelladefähigen Hochleistungsakku BA 1032
- Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.
Ausführungen
SKM 1032-0 Drahtloses Mikrofon. FM-Breitband, 8m-Band. Maximale Strahlungsleistung 5mW Umschaltbar auf 3 Frequen: 36,7 MHz, 37,1 MHz, 37,9 MHz. Semneher Rauschunterdriuckungssystem HiDynplus". In Deutschland fur allgemeine Anwendungen zugelassen.
SKM 1032 VHF Drahtloses Mikrofon. FM-Breitband, VHF-Bereich. Frequenzbereich: 138-145 MHz oder 170-260 MHz. Umschaltbar auf 6 Frequenzen. Sennheimer Rauschunterrückungssystem HiDynplus™. Vorbehalten für den professionellen Einsatz in Rundfunkanstalten oder Theatern.
SKM 1030-6 Drahtloses Mikrofon. FM-Schmalband, 8m-Band. Maximale Strahlungsleistung 5mW Umschaltbar auf 6 Freqenzen, Vorzugsfrequenzen zwischen 36,64 MHz und 37,98 MHz. Knockfreiier EIN/AUS-Schalter für das Mikrofonsignal. In Deutschland für allgemeine Anwendung zugelassen.
SKM 1030-7 Drahtloses Mikrofon, wie SKM 1030-6.
Höherer Strahlungsleistung 10mW .
In Deutschland nur für Sonderanwendungen zugelassen.
SKM 1030-7 BU Drahtloses Mikrofon, wie SKM 1030-7.
Zusätzlich: eingebaute TB-Buchse 2,5mm zum
Einspielen von Music-/ Sprachinformationen vom Band.
HINWEISE Neben diesen Standartausführungen sind drahtlose Mikrofone der Typenreihen SKM 1030 und SKM 1032 auch für den Betrieb auf Sonderfrquenzen lieferbar. Diese Sender/TRagen den Zusatz ... SF.
Über die Erlaubnis zum Betrieb drahtloser Tonübertragungsanlagen erteilt in Deutschland die jeweilige lokale Dienststelle des BAPT (Bundesamt für Post- und Telekommunikation) Auskunkt. Betreiber in Österreich oder in der Schweiz wenden sich an die entsprechenden Postdienststellen ihres Wohnortes.
Batterie einsetzen
Setzen Sie die Batterie entsprechend der Zeichnung ein.
Polung beachten!
Nur Alkali-Mangan-Batterien verwenden!
Die angegebene Betriebszeit (Siehe technische Daten) verringt sich sonst deutlich.
Bei regelmäßigem Gebrauch ist es vorteilhaf,statt Batterien wiederauffladbare Akkus BA 1032 zu verwenden. Diese Akkus sind schnelladefähig.
Akkus BA 1032, Laden im Ladegerät L 1032
Akkus BA 1032 werden mit dem Ladegerät L 1032 und dem passenden Steckertrafo NT 1032 wieder geladen. Ein Akku kann während der Ladung im Mikrofon bleiben, ein zweiter kann im passenden Ladeschacht des Ladegerätes geladen werden. L 1032 und NT 1032 sind als Zubehor lieferbar.

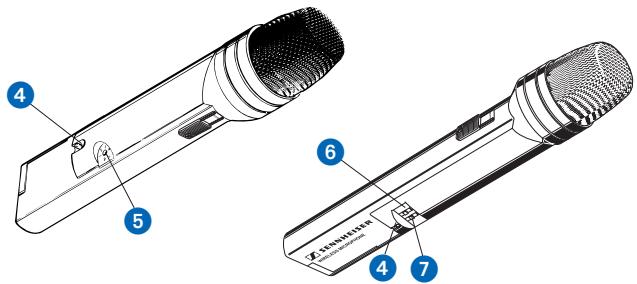

Die Verbindung zwischen Ladegerät L 1032 und SKM 1030 / SKM 1032 wird über die Ladekontakte 4 hergestellt (Abbildung nachste Seite).
Achten Sieitte immer daraufuf, daß die Ladekontakte sauber, also metallisch blank sind.
Einstellen der Sendefrequency
Stellen Sie mit dem Schalter die gewündte Sendefrequenz ein. jeder Zahl auf dem Schalter ist eine Sendefrequenz zugeordnet. Die genaue Frequenzangabe finden Sie auf dem Typenschild im Batteriefach.
Achten Sie darauf, daß Sendefrequenz und die am Empfänger eingestellte Empfangsfrequency übereinstimmen.
Als Umschaltwerkzeug eignet sich entweder ein kleiner Schraubendreher (Klingenbreite ca. 2mm ) oder das Ende der Drahtantenne, das auch als keine Klinge ausgebildet ist. (Bei Varianten -0, -7, -6)
Einschalten / Empfindlichkeit auswahlen

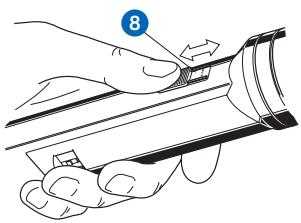

Ein/Aus-Schalter 6 und Wahlschalter 7 für die Empfindlichkeit befinden sich in einer Mulde im unteren Teil des Gehäuses.
Derhaufiger genutzte Ein-Aus-Schalter liegt etwas erhöht.
Nach dem Einsatz vergehen ca. 2 Sekunden. Der Sender bestehtige Zeit, um sich auf die gewährte Frequenz einzustellen. (PLL-Rastung).
Mit dem Wahlschalter 1 für die Empfindlichkeit wird in Stellung "LOW" das NF-Signal abgesenkt. In dieser Einstellung wird eine Übersteuerung bei Nahbesprechung vermieden.
Absenkung fur SKM 1030: ca. 14 dB
Absenkung fur SKM 1032: ca. 20 dB
Handsender stumm schalten
Mit dem Schalter haben Sie die Möglichkeit, das Mikrofon theses Handsenders abzuschalten ("stumm schalten"), ohne darauf die Funk-Übertragung zu unterbrechen. Dadurch wird ein Aufrauschen des Empfängers beim Stummschalten des Senders verhindert. Die Schalterstellungen "ON" und "OFF" sind im Schalter gekennzeichnet.

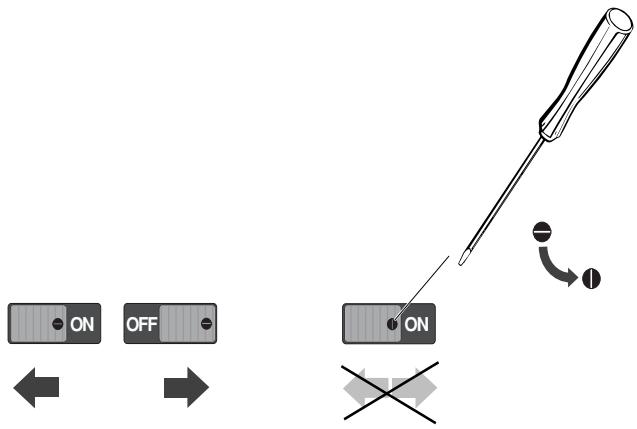

Der Schalter 8 lalst sich verriegeln, damit ein unbeabsichtigtes Schalten auszuschreiben ist:
Antenne auswechseln
Für das SKM 1030 / SKM 1032 stehen unterschiedliche Antennen zur Verfügung. Neben der Drahtantenne (8-m-Band) kann auch eine kurze Wendelantenne (in Vorbereitung) benutzt werden. Der Austausch ist einfach, die Antenne ist an der Buchse verschraubt.
In Ausnahmefällen ist der Betrieb auch ohne Antenne möglich. Hierbei,) Wirken Teile der Elektronik und die Batterie als Ersatzantenne. Die Reichweite ist jedoch vermindert.
Das SKM 1032 VHF arbeitet mit einer integrierten Antenne - es hat keine Anschlußbuchse für eine externe Antenne.
Reinigung des Einsprachekorbes
Der Einsprachekorb kann zur Reinigung abgeschraubt werden. Die Reinigung von Korb und Schaumstoffeinlage erfolgt unter klarem Wasser, sie werden am besten mit einem Fohn wieder getrocknet.
Korb und Schaumeinlage erst wieder aufsetzen, wenn sie vollständig getrocknet sind!
Rauschunterrückungssystem HiDyn plus (Nur SKM 1032)
Das SKM 1032 ist mit dem Sennheiser-Rauschunterrückungssystem HiDynplus™ ausgerüstet. Der Handsender arbeitet aber nur einwandfrei, wenn auch der eingesetzte Empfänger über HiDynplus™ verfügt. Ist dieser nicht entsprechend ausgestattet, ist die Dynamik drastisch verringgert, die Übertragung klingt dumpf.
Trageweise / Befestigung des Drahtlosen Mikrofons
Bei Verwendung als Handsender soll die Empfindlichkeit auf "LOW" gestellt werden. Bei Außenbetrieb und Nahbesprechung sollen der Windschutz MZW 1032 aufgesetzt werden, er vermindert Popp- und Windgeräuse.
Mit der Haltevorrichtung SZU 1032 wird das SKM 1030 / SKM 1032 vor der Brust getragen. Es wird entsprechend der Abbildung befestigt und umgehängt. In dieser Position sollte der Empfindlichkeitswahlschalter auf "HIGH" stehen.
Hinweise zur Fehlerbeseitigung
Fehler
Keine Funktion
Akustische Rückkopplung bei SMK 1032
Keine Übertragung, obwohl
Sender eingeschaltet
Verzerrungen
Mögliche Ursache
Batterie/Akku leer oder zu schwach
Batterie/Akku verpolt
▶ verwendeter Empfänger ist nicht mit HiDynplus™ ausgestattet
Sendefrequency stimmt nicht mit der Frequenz des Empfängers überein.
Empfindlichkeitswahlschalter steht auf "HIGH", Empfindlichkeit zu hoch!
Technische Daten
Frequenzaufbereitung
Kanalzahl / Kanalraster
Strahlungsleistung
Trägerfrequenzen SKM 1030
Vorzugfrequenzen fur SKM 1030-7
Modulationsart
Schaltbandbreite
Nennhub / Spitzenhub bei 1 KHz
Gerauschspannungsabstand (Nennhub)
Störspannungsabstand (Nennhub)
NF-Frequencybereich
Klirrfaktor bei 1 KHz
Schaldruck für Nennhub
Mikrofon
Preemphasis
Klirrfactor bei 1 KHz
Stromversorgung
Betriebsspannungsbereich
Stromaufnahme
Betriebszeit mit Batterie
Betriebszeit mit Akku BA 1032
Abmessungen
Gewicht
Lieferumfang
SKM 1030-6 / SKM 1030-7
PLL (Phase-Lock-Loop) -Synthesiser
max. 6 Kanäle
SKM 1030-6: ≤ 5mW
SKM 1030-7: ≤ 10mW
6 Frequenzen im Bereich 30-45 MHz
68 dB(A) nach DIN 45412 bei 1kHz
58 dB nach CCIR, DIN 45405
dynamisch, Superniere
150 μs
<0.5% bei Nennhub
oder Akku Sennheimer BA 1032
6,5 bis 9 V
ca. 65mA
ca 6 h
ca 1,5 h
245× 38mm
ca. 250g incl. Batterie
1 Handsender SKM 1030-7
1 Drahtantennne A 1032
Spezielle technische Daten zu SKM 1032 BU
Zusätzlicher NF-Eingang
- 16dB_U (120mV) an 10 kΩ, Mono-Klinke
2,5 mm Ø, unsymmetrisch, zum Anschluß
einer hochpegeligen Tonquelle (z.B. Tonband).
Änderungen vorbehalten
Technische Daten
Frequenzaufbereitung
Kanalzahl / Kanalraster
Sendeleistung
Tragerfrequenzen SKM 1032-0
Trägerfrequenzen für SKM 1032-VHF
Modulationsart
Schaltbandbreite SKM
Nennhub / Spitzenhub bei 1 KHz
Gerauschspannungsabstand (Nennhub)
Störspannungsabstand (Nennhub)
NF-Frequencybereich
Rauschunterrückungssystem
Schalldruck fur Nennhub
Mikrofon
Preemphasis
Klirrfaktor bei 1 KHz
Stromversorgung
Betriebsspannungsbereich
Stromaufnahme
Betriebszeit mit Batterie
Betriebszeit mit Akku BA 1032
Gewicht
Lieferumfang SKM 1032-0
Lieferumfang SKM 1032-VHF
Änderungen vorbehalten

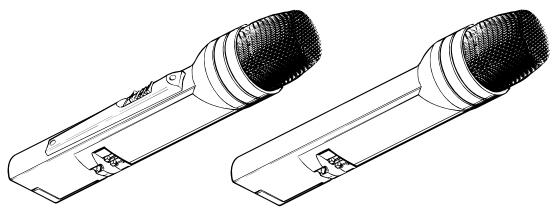

SKM 1032-0 / SKM 1032-VHF
PLL (Phase-Lock-Loop) -Synthesiser
max. 6 Kanäle
SKM 1032-0: ≤ 30mW
SKM 1032-VHF: ≤ 50mW
36.7 MHz, 37.1 MHz, 37.9 MHz oder
6 Frequenzen im Bereich 30-45 MHz
6 Frequenzen im Bereich 138-145 MHz
oder im Bereich 170-260 MHz
FM, Breitband
SKM 1032-0; 3 MHz
SKM 1032-VHF; 12 MHz
± 40kHz / ± 56kHz mit HiDynplus
114 dB(A) nach DIN 45412 bei 1kHz
102 dB nach CCIR, DIN 45405
100-20000 Hz +1/-3 dB
Sennheiser HiDynplus
Stellung _· HIGH:105 dB spl
Stellung _w^w : 125 dB spl
Elektret-Kondensatorkapsel, Niere
150 μs
< 0.5% bei Nennhub
oder Akku Sennheimer BA 1032
6,5 bis 9 V
ca. 50mA
ca 8 h
ca. 2 h
Abmessungen 245x38mm
ca. 250g incl. Batterie
1 Handsender SKM 1032-0
1 Umhangevorrichtung SZU 1032
1 Stativhalter STH 1051
1 Drahtantenne A 1032
1 Handsender SKM 1032-VHF
1 Umhängevorrichtung SZU 1032
1 Stativhalter STH 1051
K.I.S.S.
Kunden-Informations-System-Sennheiser
0180 / 5221539
0,24 DM o. 0,12 ∈ je Minute
Montag-Freitag:8.00Uhr-20.00Uhr
SKM 1030
SKM 1032
dynamisch, supernier
150 μs
dynamisch, supernier
150 μs
erklaren, dass diese Geräte den einschlagigen Anforderungen der EG-Richtlinie 89/336/EWG bzw. der R&TTE-Directive 1999/5/EC entspricht.
Zur sachgemäß Umsetzung der in den EG-Richtlinien genannten Anforderungen wurden folgende Normen herangezogen:
Bemerkung: Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten!
The Vg 28/2000, issued in the Official Journal 6/2000, is aisiwenergebnisbeford zur Telekommunikation und Prozess
Cefepa Nordwest Beteiligung Nettobetrieb
Inertärkebracher Straße 6-14
Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet unter „http://www.sennheiser.com".
